ПВВТ ТУ 16.К.80-09-90

​

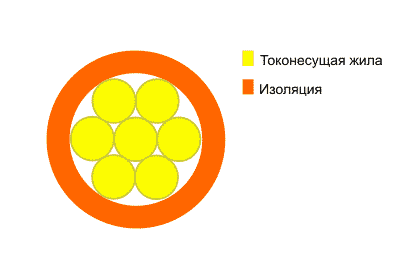

Жила — медная повышенной гибкости
Изоляция — теплостойкий ПВХ пластикат. Расцветка черная или серая, красная или коричневая, белая. Допускается расцветка любых цветов

Назначение:
для выходных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.

Условия эксплуатации и монтажа:
Рабочая температура — от -40 до +105 °С;
Температура прокладки — не ниже -15 °С;
класс нагревостойкости - А;

Преимущественные области применения — для работы при переменном напряжении 380 В частотой до 400Гц в условиях агрессивных сред, масел;
минимальный радиус изгиба, не менее - 2 наружных диаметра;
провода стойки к воздействию:
- относительной влажности воздуха до 100% при температуре не до +35 С;
- лаков и пропиточных материалов, стандартной жидкости СЖР-3;
- атмосферного давления от 0,13 МПа до 294 МПа;
- вибраций;
- механических ударов;
- плесневых грибов;

Минимальный срок службы в нормальных условиях эксплуатации — 8 лет;
провода выдерживают не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.

Электрические характеристики:
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее:
при сечении жилы 0,75-1,5 мм2 - 15;
при сечении жилы 2,5-10,0 мм2 - 10.
